一. 摘 要

在“雙碳”目標的驅動下，新能源正逐步取代化石能源，成為構建新型電力系統的核心力量。為保障這一新型電力系統的安全與可靠運行，科學配置微機保護裝置與電能質量在線監測裝置顯得尤為關鍵。

這些裝置能夠全天候監測電網運行狀態，精準捕捉并記錄故障發生的位置與性質，為運維人員快速排查與處理問題提供堅實的數據支撐。以北京某沼氣發電站項目為例，通過針對性地部署防孤島保護裝置與電能質量在線監測裝置，不僅為電站的不同環節提供了定制化保護，還顯著提升了變電站運行的安全性、可靠性及供電質量，有力推動了變電站綜合自動化進程，為實現無人值守或少人值守的現代化運營模式奠定了堅實基礎。

二. 項目案例概況

北京某某污水處理廠位于北京市朝陽區。是北京市的污水處理廠，也是我國第三大的污水處理廠。北京市每天產生污水250多萬噸，近一半的污水在這里進行處理。高碑店污水處理廠污水系統流域面積96平方公里服務人口240萬人，占地68公頃，匯集北京市南部地區的大部分生活污水、東郊工業區區和化工路的全部污水。

本項目位于北京市朝陽區某某污水處理廠內。廠內有3座總配電室，分別為xx污水總配電室、xx再生水廠總配電室、xx水廠總配電室。電纜進出線方式為下進線下出線。

三. 產品需求

沼氣發電系統接入用戶配電網會對當?shù)仉娋W(wǎng)的電能質量產生一定的影響，包括諧波、電壓偏差、電壓波動和電壓不平衡度等方面。同時本項目電站應具備快速檢測孤島并斷開與電網連接的能力。且當10kV線路發生短路故障時，線路保護應能快速動作，滿足故障時快速可靠切除故障的要求。

3.1 該項目為沼氣發電，“自發自用、余電不上網”，故在進線柜配置AM5SE-IS防孤島保護裝置，實現逆功率保護、失壓保護功能，并與本段發電并網柜實現電氣聯鎖；配置APView500電能質量在線監測裝置監測電網側電能質量是否正常，如電壓閃變、電壓中斷、電壓暫降等。

3.2 在并網柜配置AM5SE-F線路保護裝置，實現過流、零流等保護功能，并與本段進線及母聯柜實現電氣聯鎖。在發電機柜配置APView500PV電能質量在線監測裝置監測發電側電能質量情況，如諧波、電壓偏差、頻率偏差等。當供電系統上產生逆功率、失壓、過流等故障及電能質量異常現象時，保護裝置和電能質量監測裝置都會及時反饋。

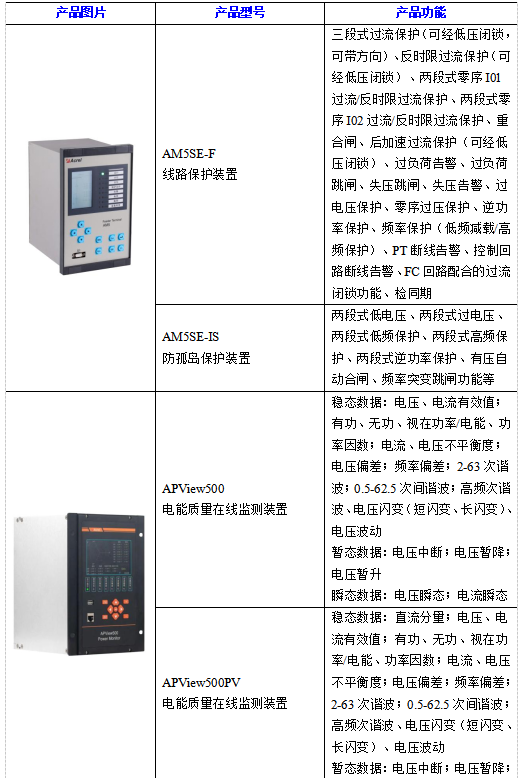

這幾款裝置主要通過以下功能實現對高壓柜的設備運行情況實時監視和保護：

編輯

三. 產品解決方案

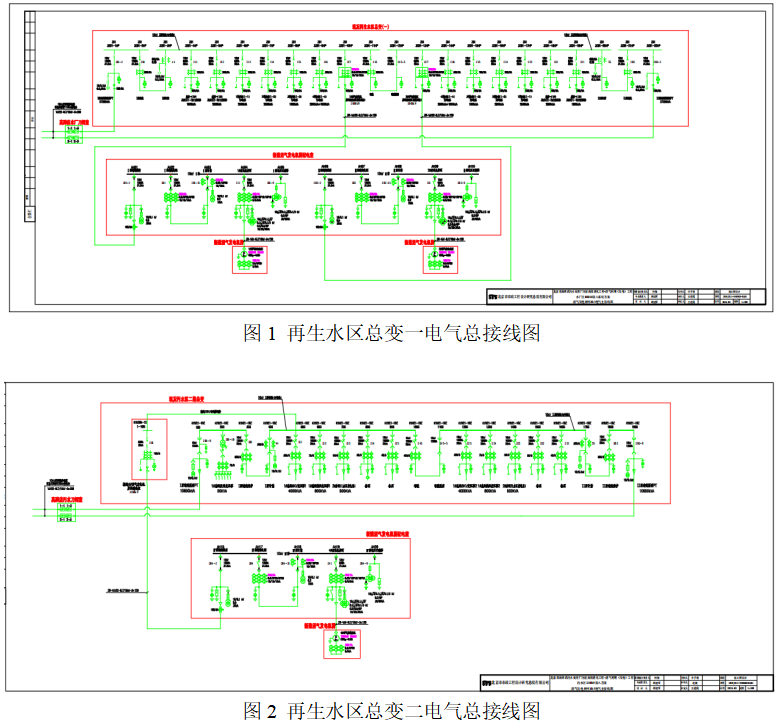

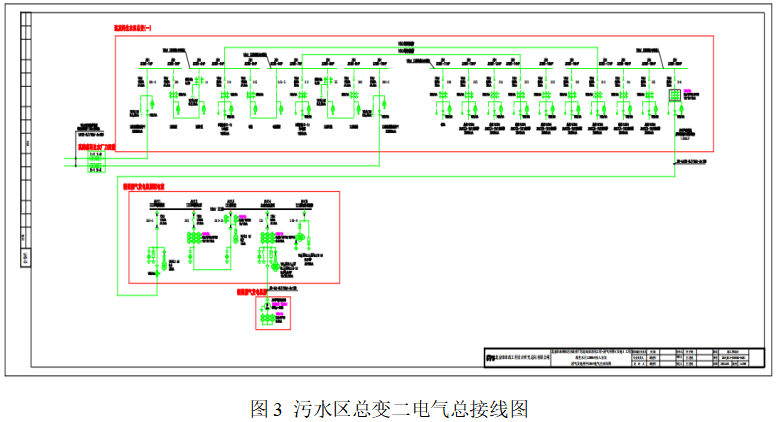

3.1 該沼氣發電項目共有3個總配電室，分別為再生水區總變一、再生水區總變二和污水區總變二。共安裝4臺內燃發電機組，通過4個并網點，采用10kV電壓等級的單母線分段系統接入用戶內部系統。供電系統圖及配置如下：

編輯

編輯

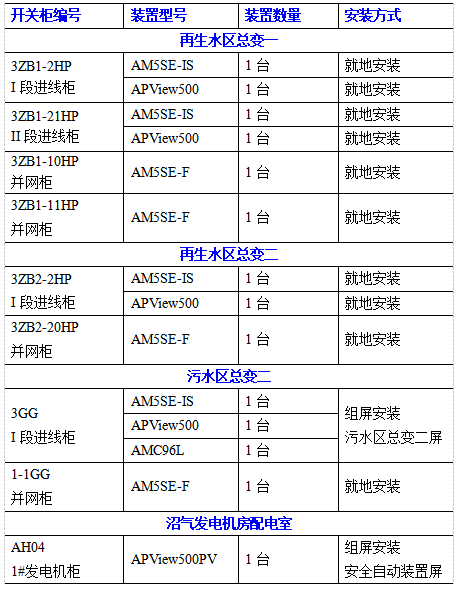

3.2 三座工程所設微機保護、電能質量在線監測裝置型號與數量如下：

編輯

四. 現場安裝圖片

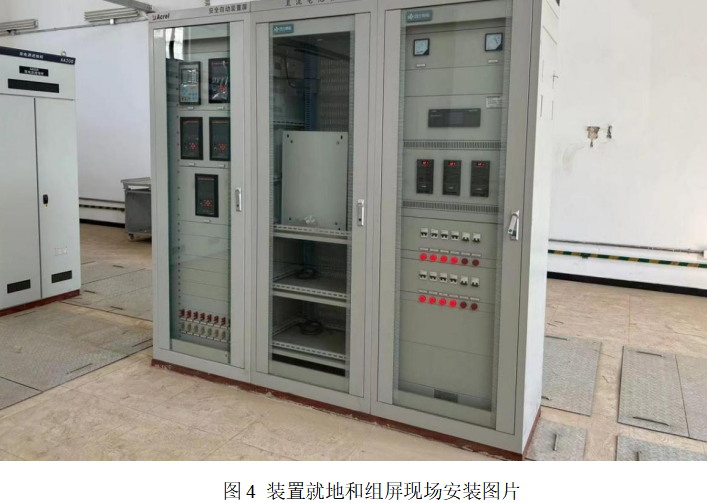

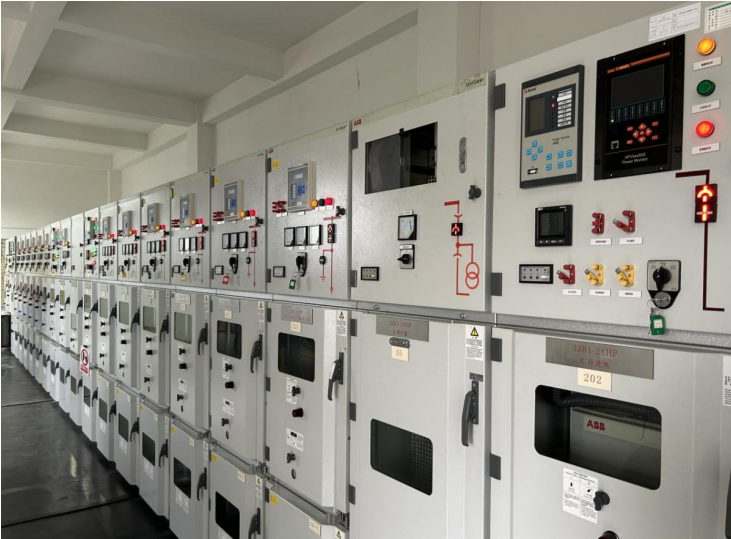

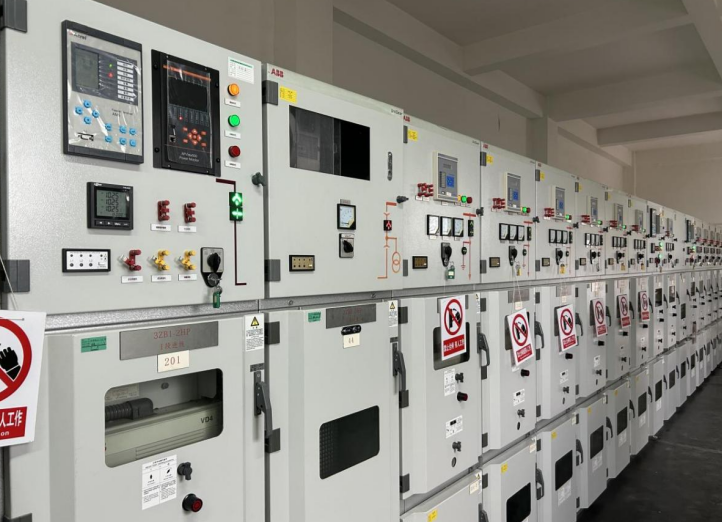

本項目燃氣發電機組所需電能質量在線監測裝置組屏安裝，污水區總變二進線柜裝置組屏安裝，其余產品就地分散安裝在高壓開關柜上，現場安裝如下圖所示，該項目已于2023年送電使用，運行正常。

編輯

編輯

編輯

五. 結語

全球工業化與城市化進程持續推進，溫室氣體大量排放引發全球變暖，雙碳目標已成為各國應對氣候變化、推進節能減排的核心路徑。新能源是新型電力系統核心供電主體，機組與配網穩定運行是能源轉型的關鍵支撐。

微機保護與電能質量在線監測裝置可全天候感知電網運行狀態，精準捕捉故障點位、記錄故障類型，為快速排障提供數據支撐。本文依托某沼氣發電項目，搭配兩類設備形成成套電力保障方案，覆蓋場站各類用電設備，在提升供電穩定性、實現配電系統綜合自動化的同時，大幅縮減運維人力投入，助力生物質新能源項目安全、高效、低碳運轉。
