一. 熒光式光纖測溫產品介紹

ATC900系列熒光式光纖測溫產品主要應用在高壓電磁環境中，對高壓電氣設備(如變壓器、開關柜等)的高壓部件(如高壓電纜接頭、母排、開關觸頭等)，以及微波環境中進行高可靠性、高精度溫度在線監測監控。

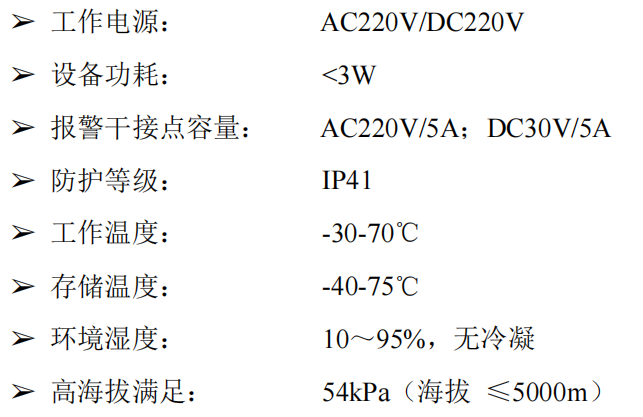

1.1 電氣參數

編輯

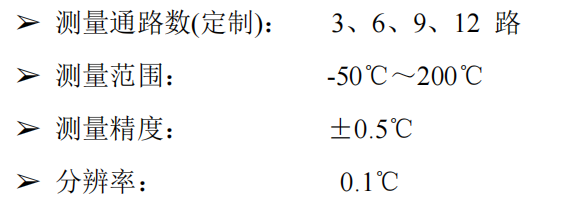

1.2 測量參數

編輯

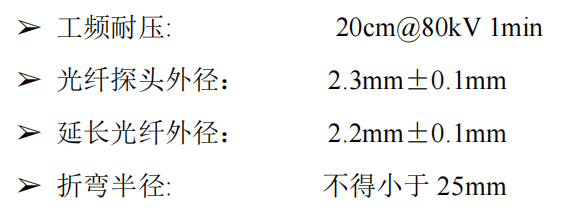

1.3 光纖探頭參數

編輯

編輯

二. 儀器介紹

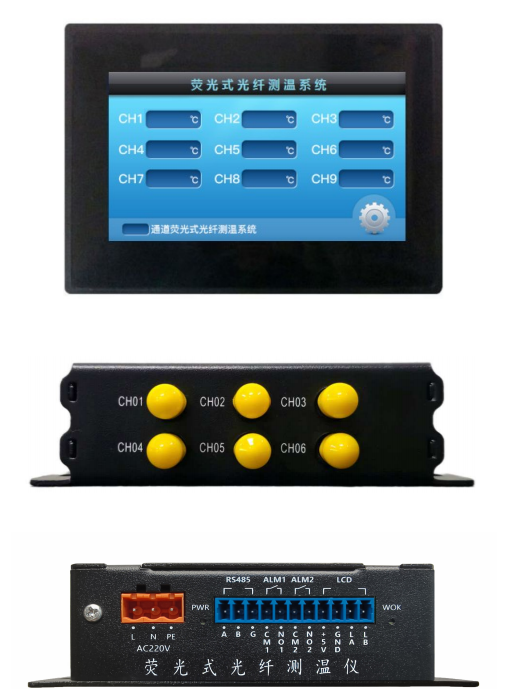

光纖溫度顯控器和熒光式光纖測溫儀

前面板示意圖說明: 儀器前面板分布有多個光纖接口，連接光纖溫度探頭;

后面板示意圖說明：儀器后面板“PWR”顯示測溫儀的通電狀態，當測溫儀通電時，紅色指示燈常亮;“WOK”顯示CH1~CH12的工作狀態，通電初期化到正常工作，指示燈由紅色切換為綠色常亮。

編輯

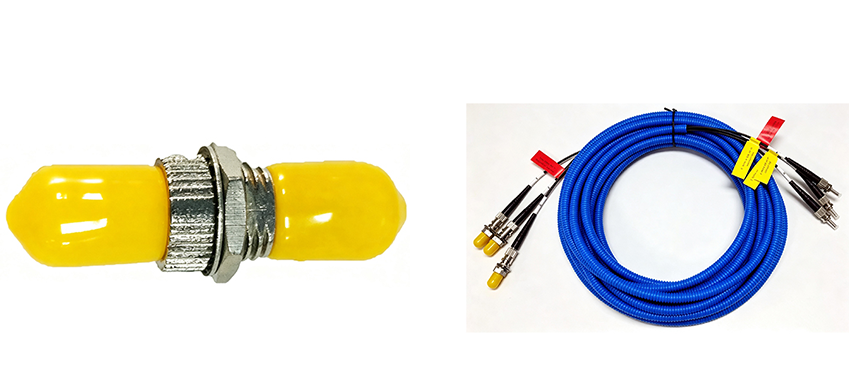

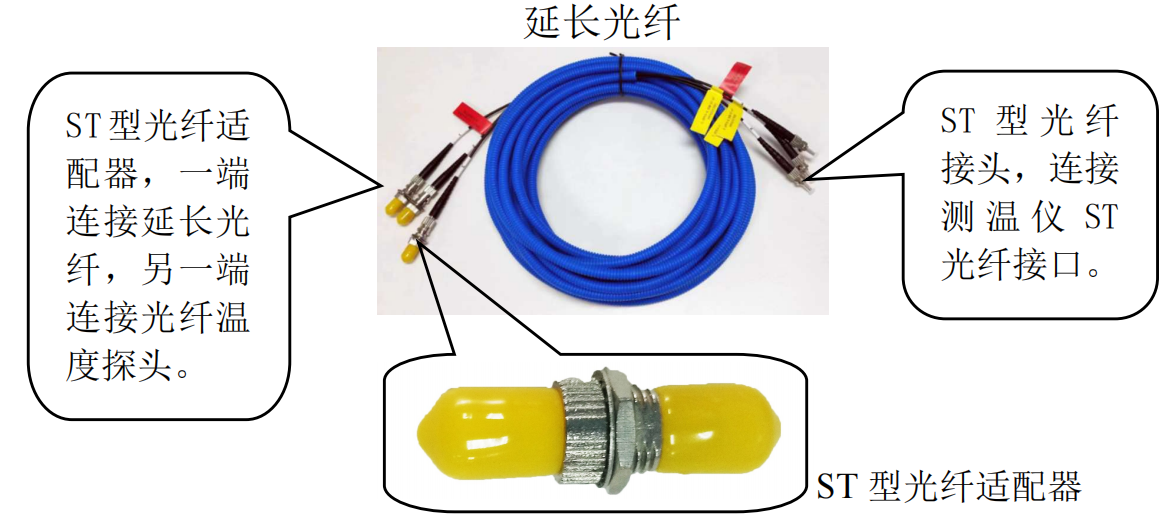

熒光式光纖溫度探頭與延長光纖(選配)、光纖適配器 :

編輯

編輯

三. 光纖溫度顯控器操作說明

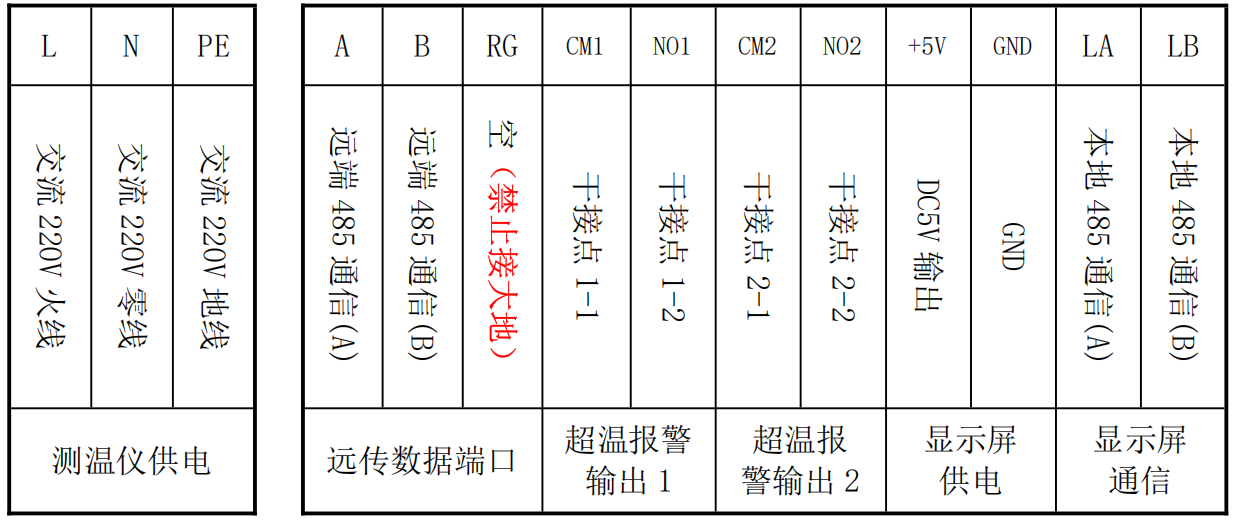

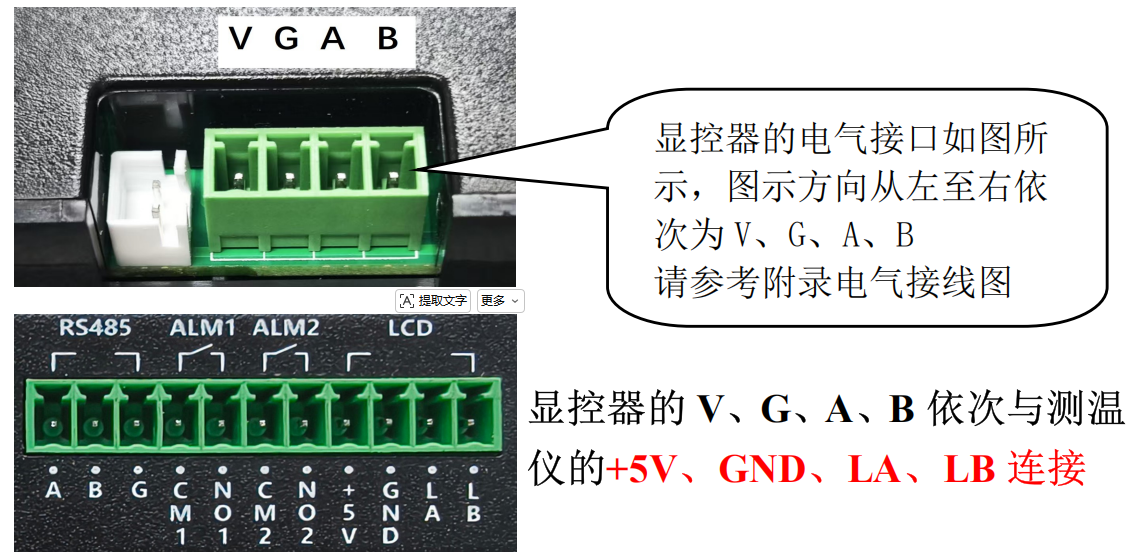

3.1光纖溫度顯控器的接線說明

編輯

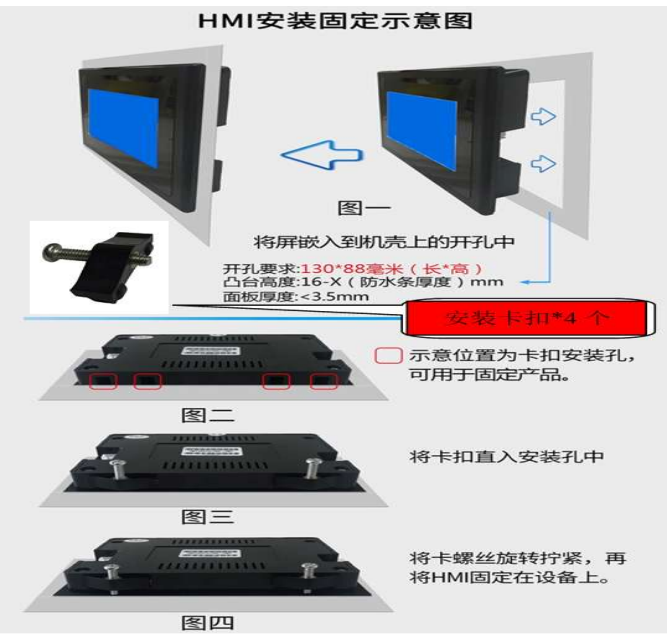

3.2 光纖溫度顯控器安裝說明 (嵌入開孔尺寸130*88mm)

四. 光纖溫度顯控器的界面設置與說明

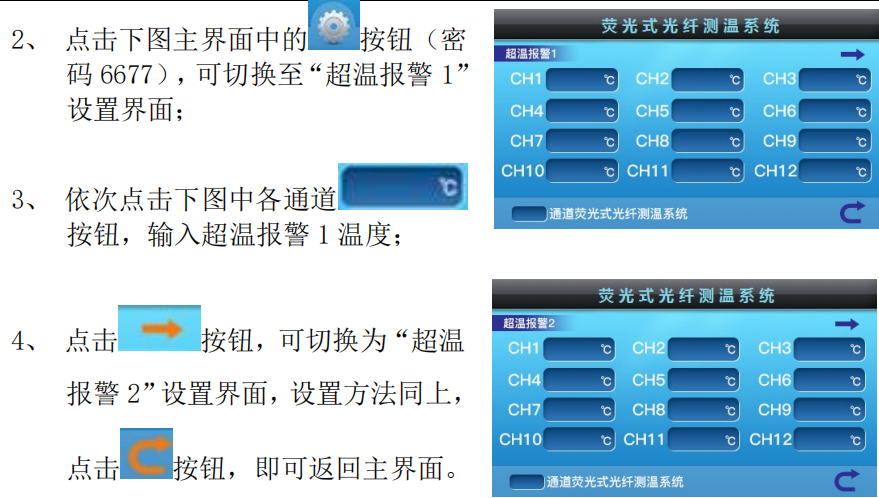

4.1 報警溫度設置

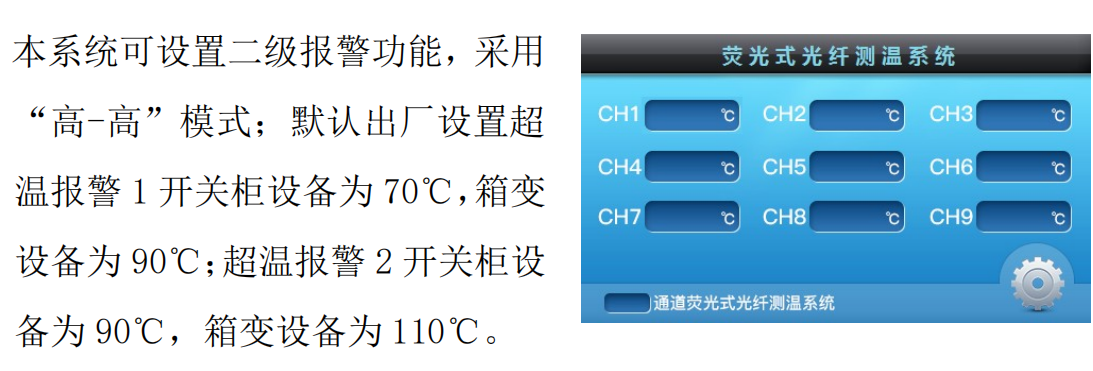

4.2 光纖溫度顯控器報警說明

當主界面中的任意通道溫度達到超溫報警1設置的溫度時，觸發一級報警，即屏幕該通道溫度數字黃色閃跳顯示，測溫儀超溫報警輸出干接點1-1和1-2由常開切換為常閉;當主界面中的任意通道溫度達到超溫報警2設置的溫度時，觸發二級報警，即屏幕該通道溫度數字紅色閃跳顯示，測溫儀超溫報警輸出干接點2-1和2-2由常開切換為常閉，測溫儀超溫報警輸出干接點1-1和1-2仍然常閉。當實測溫度低于設定報警溫度閾值時，超溫報警輸出干接點自動由閉合切換為常開。

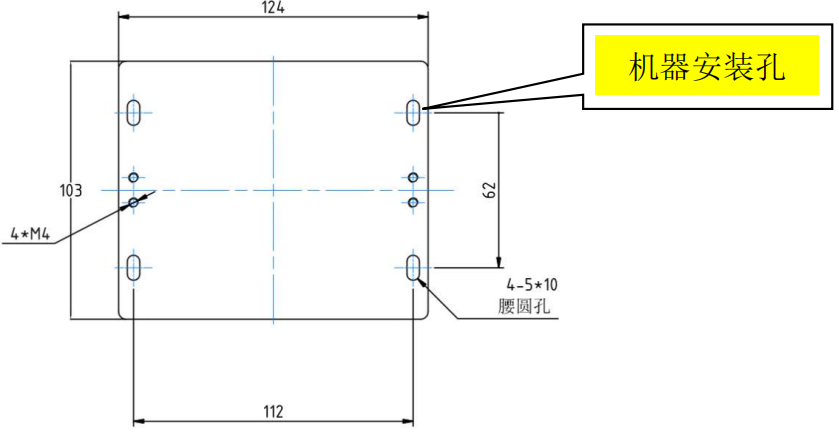

4.3 安裝尺寸

安裝方式一: 螺栓固定

安裝方式二: 導軌卡子安裝（選配）

4.4 儀器連接

1、準備好本測溫儀及配套的光纖溫度顯控器;

2、將測溫儀放置于合適位置，通過電源線、數據線完成與顯控器的連接;

3、根據實際測量需求，連接延長光纖及光纖溫度探頭;

4、將光纖溫度探頭以規范方式固定在被測物體測點處;

5、將測溫儀連接電源(請注意電壓等級)。

編輯

五. 總結

安科瑞ATC900系列熒光光纖測溫設備適配高壓、微波強電磁場景，用于變壓器、開關柜電纜接頭、母排等部件高精度在線測溫，契合新型電力系統設備智能監測政策要求。

整套系統由測溫儀、顯控器、光纖探頭組成，儀器面板指示燈直觀反饋供電與通道工況，支持嵌入式、導軌兩種安裝方式，開孔尺寸標準。設備可設置兩級超溫報警，對應屏幕變色閃爍、干接點聯動輸出，溫度回落自動復位，配套延長光纖、適配器，接線安裝流程標準化，實現電力設備過熱隱患實時預警，滿足電網安全運維規范。
