隨著分布式光伏裝機容量的快速增長，電網逆流問題日益凸顯。當光伏發電功率大于本地負荷功率時，多余的電力會流入電網，形成逆流。這不僅會導致電網系統電壓升高，影響供電質量，還可能損壞用戶側和光伏發電側設備，威脅電網系統的安全穩定運行。加之‌國家能源局發布的《分布式光伏發電開發建設管理辦法》中，提出大型工商業分布式光伏原則上選擇全部自發自用模式。根據這一政策，大型工商業分布式光伏項目中防逆流的需求應運而生。

關鍵詞：分布式光伏；自發自用；主從機防逆流保護；GOOSE通訊

一. 項目概況

豐城某某開發公司分布式光伏項目，位于江西省宜春市，裝機容量為5.8MW，采用自發自用、余電不上網模式。豐城某某開發公司分布式光伏項目為35/10kV項目，35kV側采用兩路電源單母線分段系統，一路進線引自國網線路仙曲線進線，一路進線引自用戶自有電廠開關電曲線進線。本項目共設置1個10kV并網點，并網點下帶3個光伏升壓箱變，仙曲線進線距離并網點100-200m，電曲線進線距離并網點6公里。針對接入的光伏，該項目要求自發自用、余電不上網，逆流檢測點設置在曲江變電所35kV仙曲線進線、電廠變電所仙電線進線。根據上述基本條件結合原施工圖設計制定以下通過防逆流主從機實現光伏并網不上網。

二. 項目需求

測量仙曲線進線和電曲線進線兩路進線處功率，當市電下網功率過低時，逐級跳開3個光伏升壓箱變低壓側開關；當市電下網功率逐漸恢復時，手動合上3個光伏升壓箱變低壓側開關。

三. 產品解決方案

本項目根據用戶需求采用AM5SE-PV系列主從機防逆流保護，通過GOOSE通訊方案實現防逆流剛性跳閘，詳細方案如下。

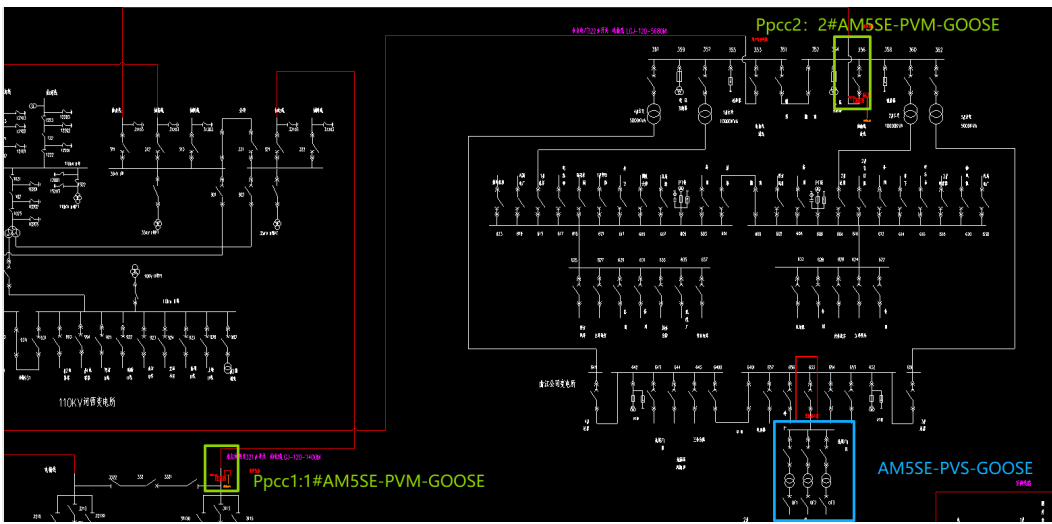

圖1 豐城曲江煤炭項目產品配置圖

如圖1為本項目產品配置圖，在電廠變電所仙電線進線配置1臺防逆流主機1#AM5SE-PVM-GOOSE采集進線電流、電壓，計算功率Ppcc1；在曲江變電所35kV仙曲線進線配置1臺防逆流主機2#AM5SE-PVM-GOOSE采集進線電流、電壓，計算功率Ppcc2；在升壓箱變低壓側配置1臺防逆流從機AM5SE-PVS-GOOSE用于分合低壓側開關。防逆流主機和防逆流從機之間通過光口交換機經由移動公司基站光纖網絡組成一個局域網。

3.1 剛性防逆流保護策略如下：

1）電廠變電所仙電線進線：

Ø當Ppcc1<P11，且功率因數PF＞0時，由主機1#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開1#升壓箱變低壓側QF1；

Ø當Ppcc1<P12，且功率因數PF＞0時，由主機1#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開2#升壓箱變低壓側QF2；

Ø當Ppcc1<P13，且功率因數PF＞0時，由主機1#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開3#升壓箱變低壓側QF3；

2）曲江變電所仙曲線進線：

Ø當Ppcc2<P21，且功率因數PF＞0時，由主機2#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開1#升壓箱變低壓側QF1；

Ø當Ppcc2<P22，且功率因數PF＞0時，由主機2#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開2#升壓箱變低壓側QF2；

Ø當Ppcc2<P23，且功率因數PF＞0時，由主機2#AM5SE-PVM-GOOSE通過GOOSE通訊網絡發命令給從機AM5SE-PVS-GOOSE，從機跳開3#升壓箱變低壓側QF3；

四. 項目拓?fù)浞桨?/span>

4.1方案拓?fù)鋱D

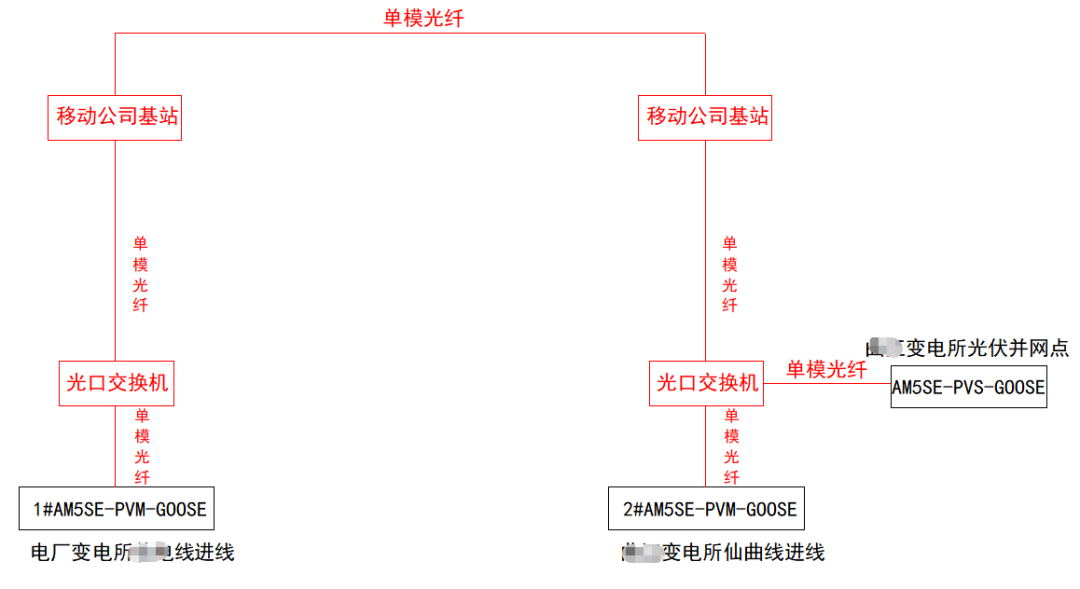

圖2 項目方案拓?fù)鋱D

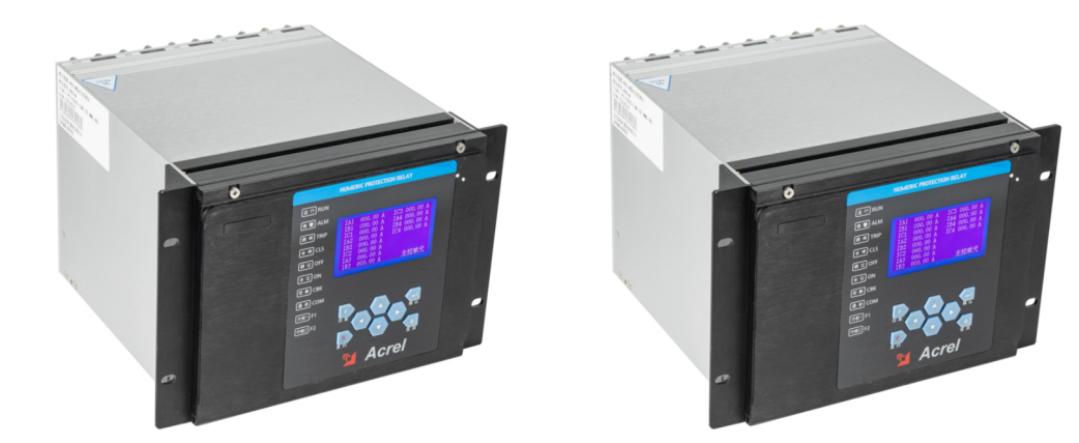

4.2 防逆流保護產品圖片

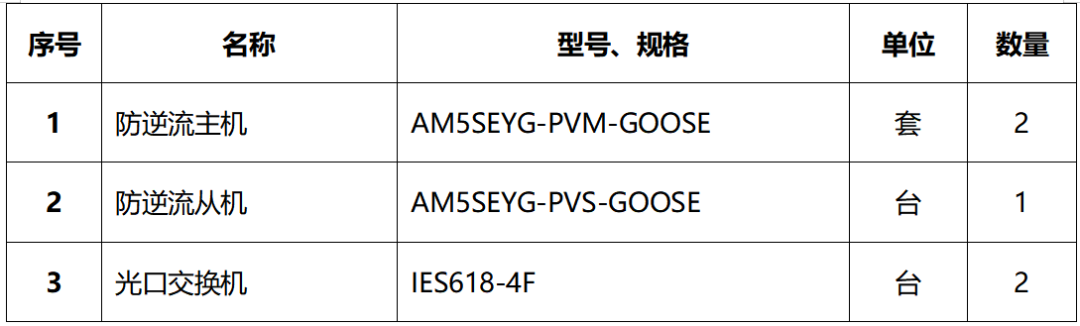

4.3 項目產品清單

4.5 現場安裝圖片

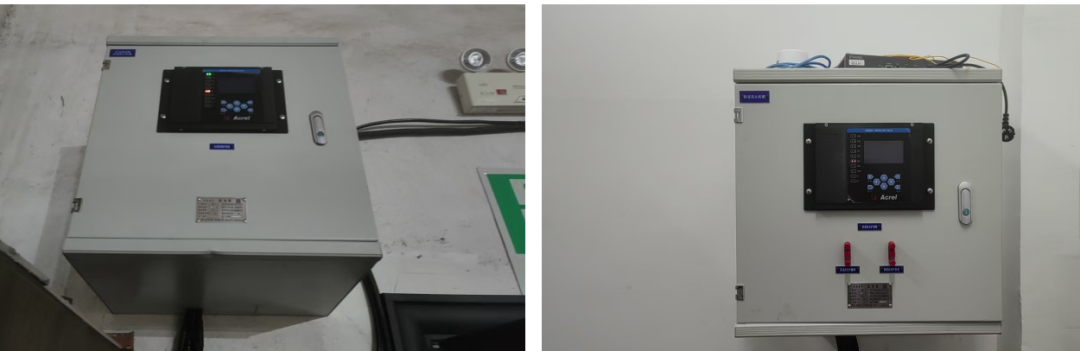

本項目防逆流主機和從機均采用壁掛箱方式安裝，現場安裝圖片如下。

圖2變電所光伏并網點 圖3變電所仙電線進線

4.6 產品關聯方案

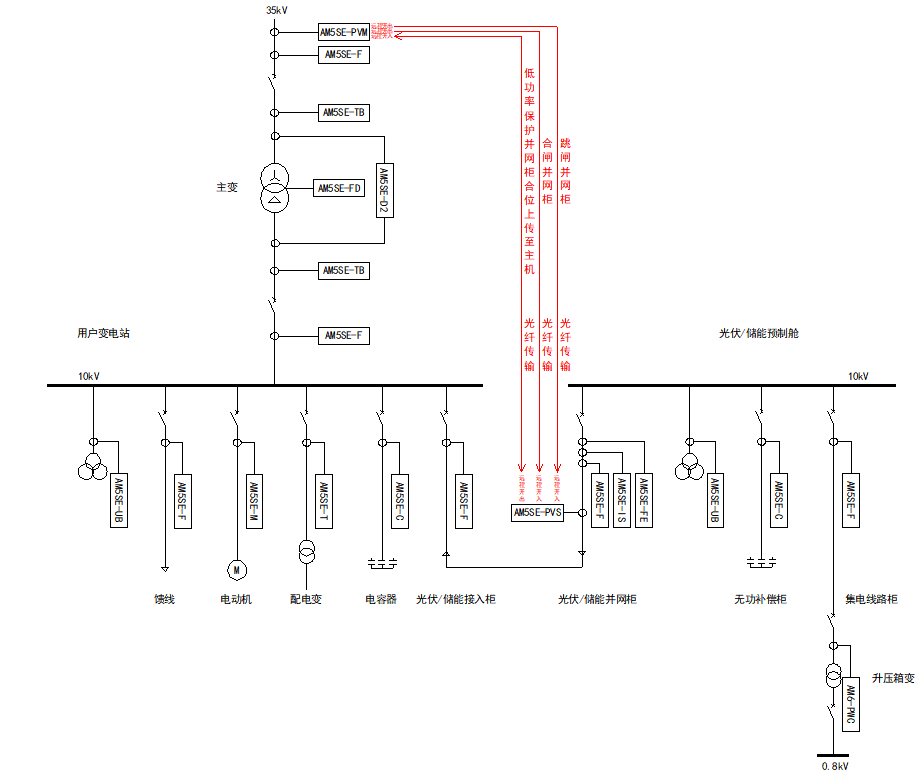

除上述GOOSE通訊方案外，AM5SE-PV系列還支持光纖直跳方案，主要分為AM5SE-PVM主機、AM5SE-PVS從機、AM5SE-PVS2從機，主機和從機之間通過光纖連接，可選擇多?；騿文９饫w，多模光纖適用于市電進線和并網點距離100m-1.5km，單模光纖適用于市電進線和并網點距離1.5km-20km。其中AM5SE-PVS從機適用于單市電進線，AM5SE-PVS2適用于多市電進線，以下針對單市電進線和雙市電進線應用場景如下：

單市電進線光纖直跳防逆流

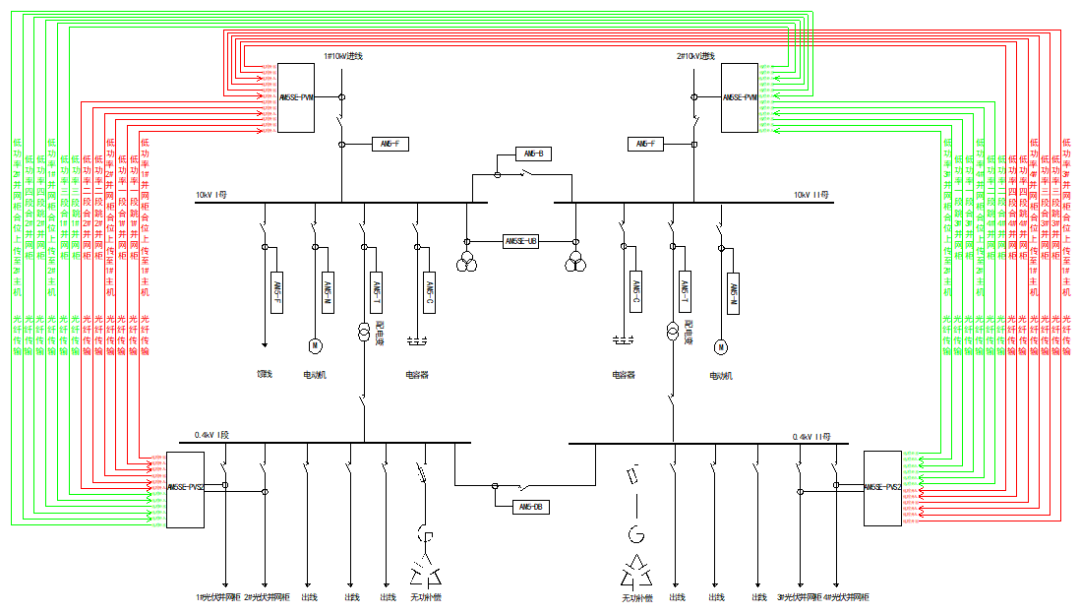

雙市電進線光纖直跳防逆流

五. 結語

針對分布式光伏并網易出現的逆流問題及工商業光伏自發自用的政策要求，本文以豐城曲江5.8MW光伏項目為依托，采用AM5SE-PV系列主從機防逆流保護裝置，搭配GOOSE通訊方案。通過雙點位功率監測，依據功率閾值逐級跳開箱變開關，實現余電不上網。同時介紹光纖直跳備選方案，可適配不同距離場景，保障電網穩定，為工商業光伏防逆流項目提供實操參考。編輯

產品選型/解決方案/技術規格書

內容僅供學習交流，禁止商業用途

錯漏之處請指正，如侵權聯系刪除

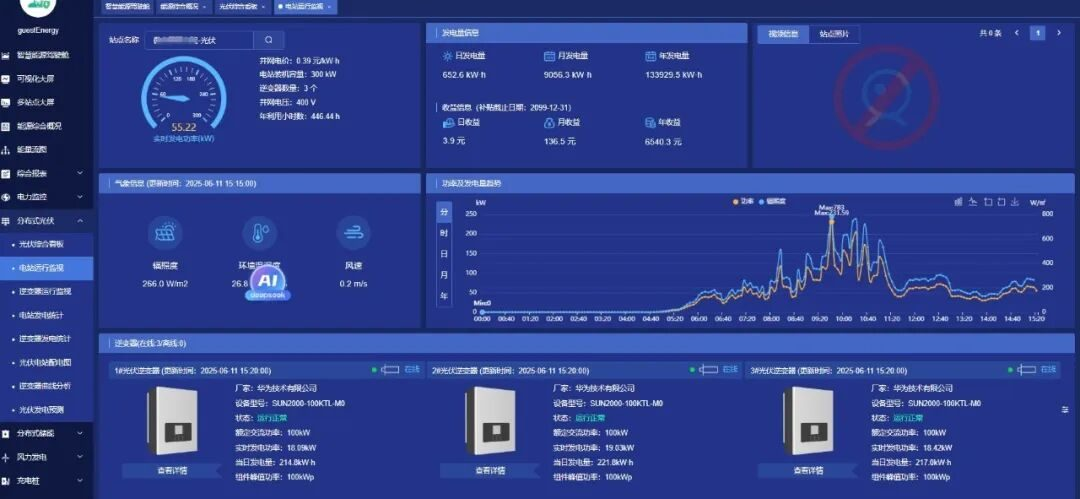

安科瑞分布式光伏運維管理系統平臺解決方案（防逆流柔性控制）：

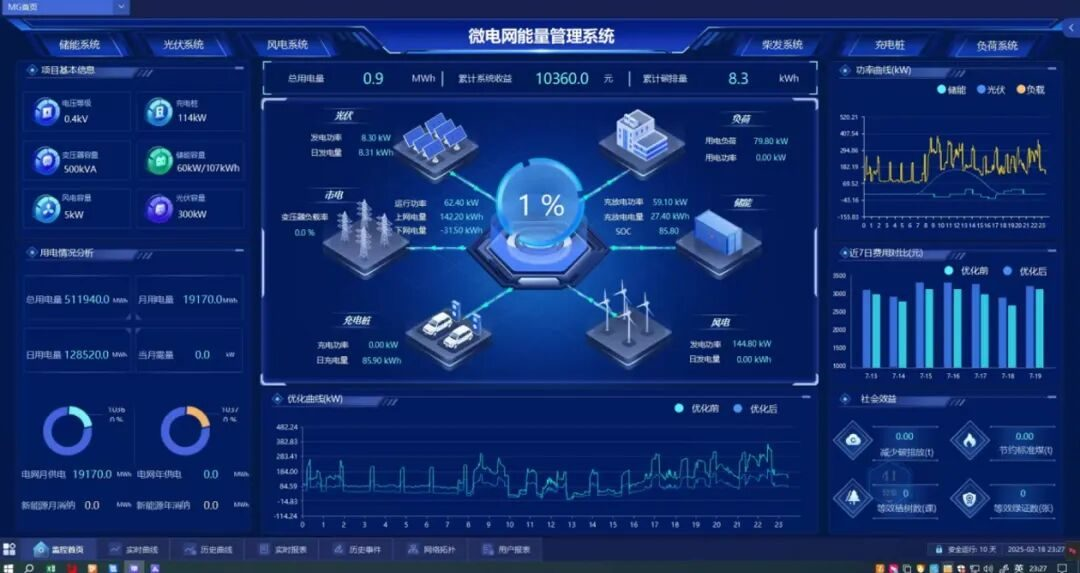

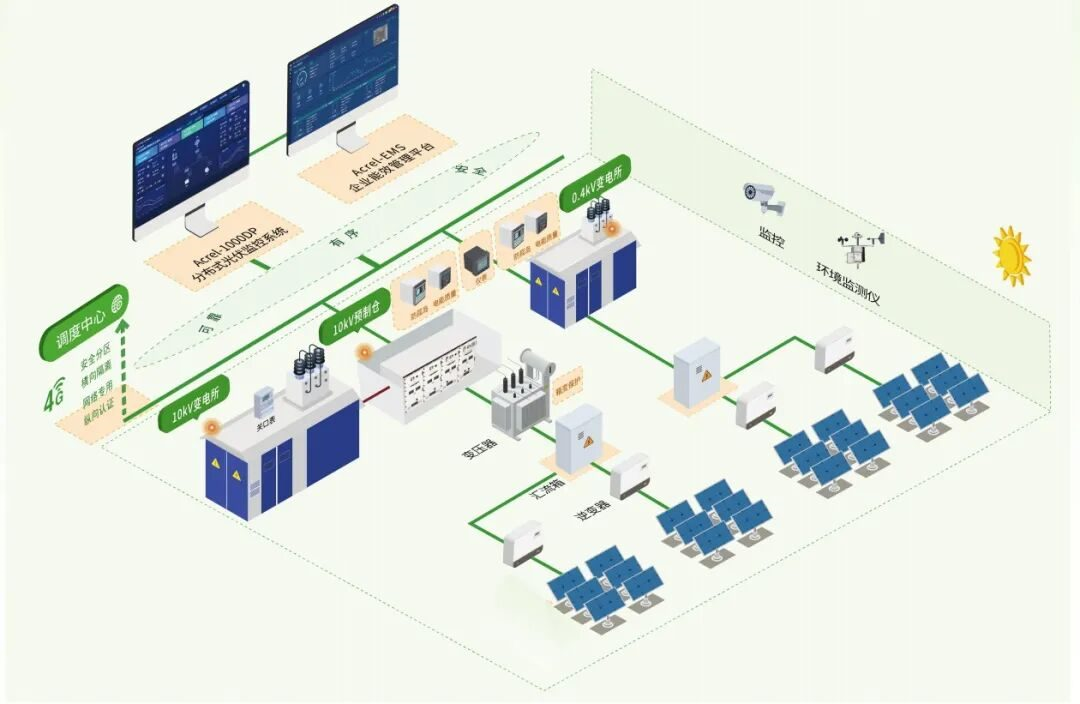

安科瑞光伏+儲能+充電樁一體化管理平臺（微電網能量管理系統）：

編輯

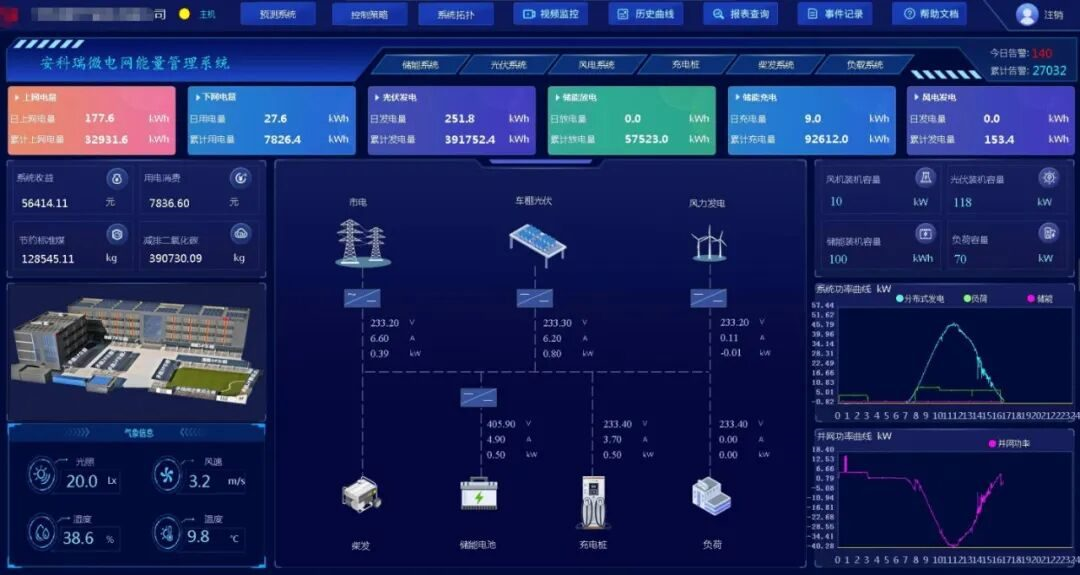

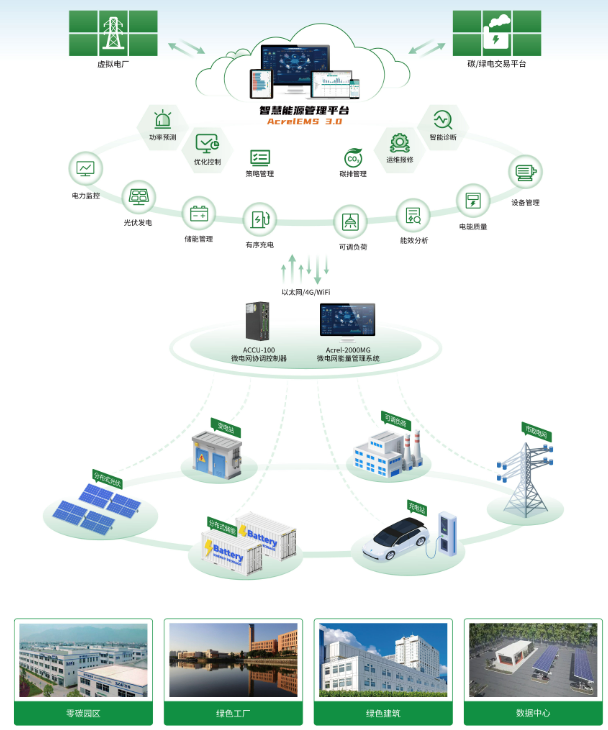

安科瑞EMS3.0源網荷儲智慧能源管理平臺：
